spécification

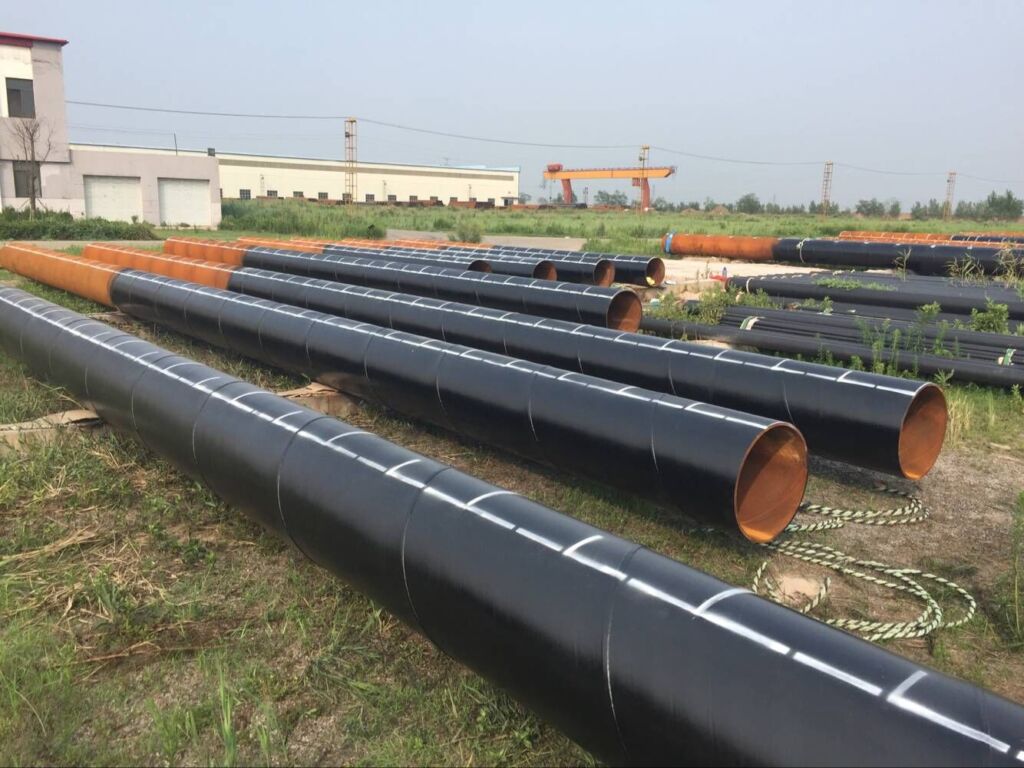

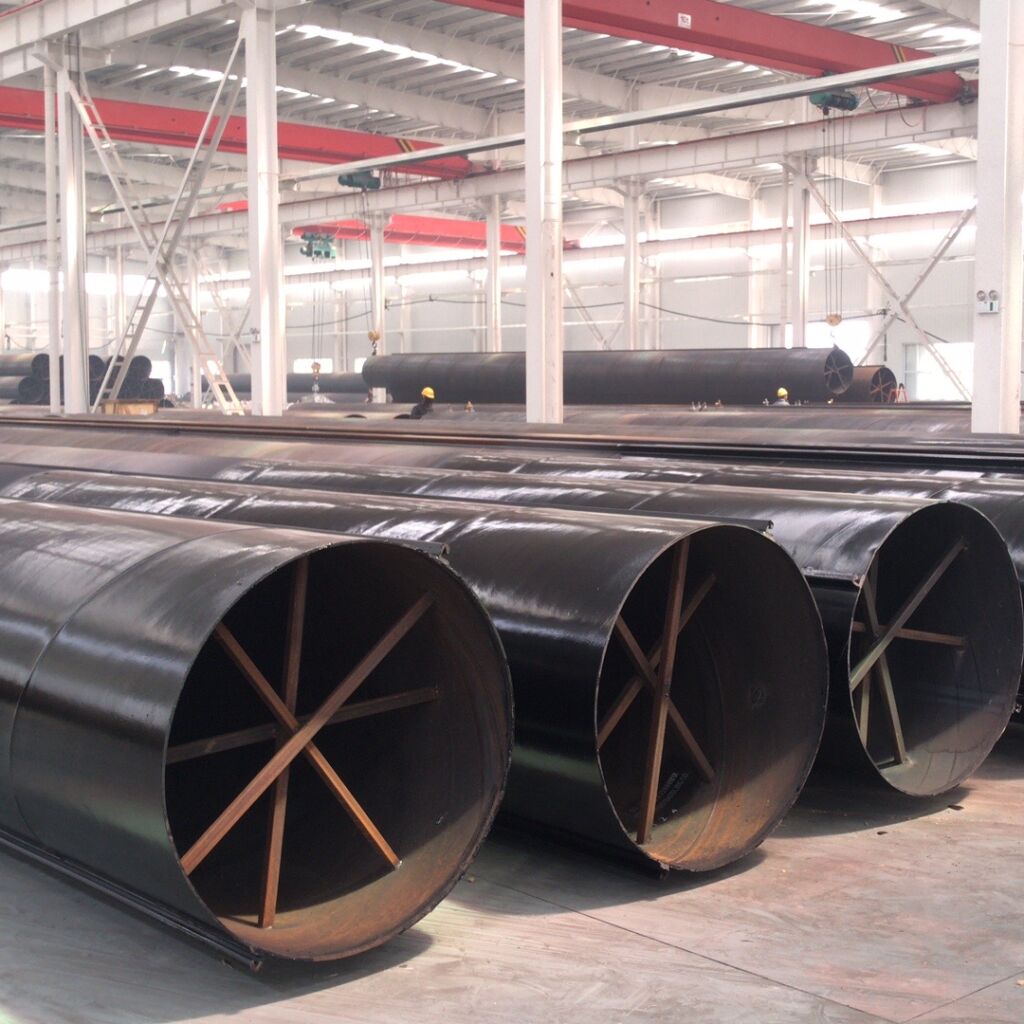

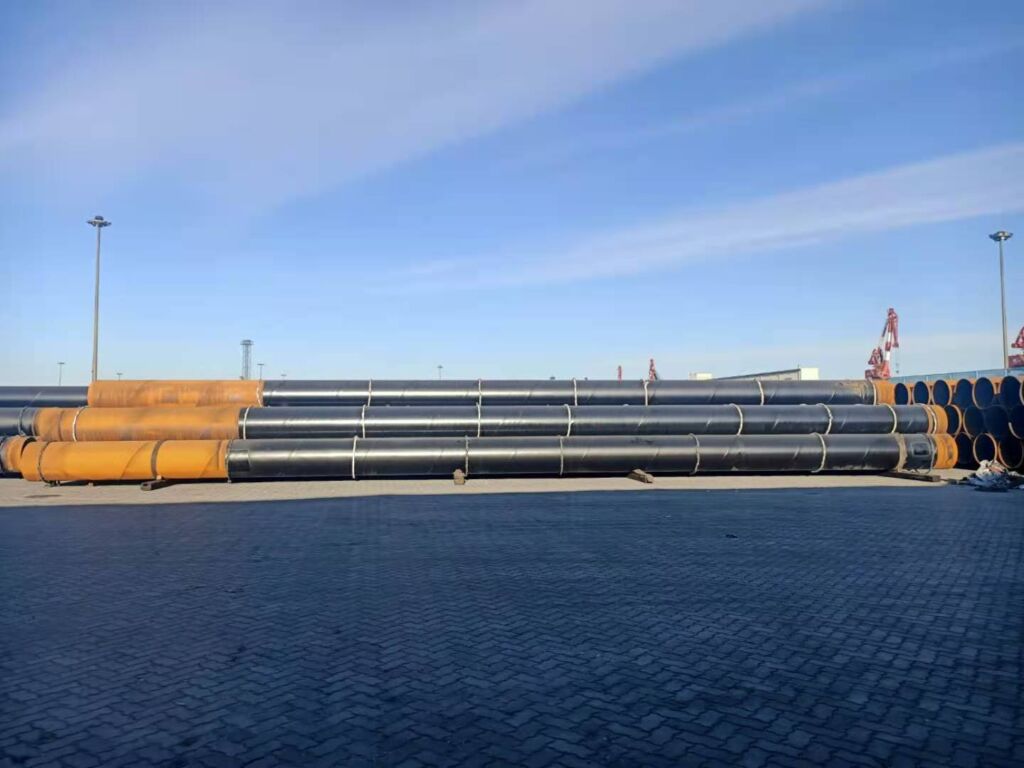

Tuyau d'acier SSAW
Traiter: Spirale submergée- Tuyau d'acier soudé à l'arc
Usage: Utilisé pour la livraison de liquide à basse pression, comme l'eau, gaz, et huile; construction et pieux
Standard: API 5L, API 5CT, ASTM A252, ASTHME 53, EN10217, EN10219, BS 5950, ASTM A572 , JIS, EST,
Certificat: EN10217, EN10219, API 5L PSL1/PSL2, API 5CT
Diamètre extérieur: 219.1mm –3048mm
Épaisseur du mur: 5.0mm-30mm
Longueur: Jusqu'à 70m
Nuance d'acier:
API 5L: GR A, GR B, X42,X46, X56, X60,X65,X70
ASTM A252 GR 1, GR 2, GR 3
ASTM A53: GR A, GR B, GR C, GR D
BS 4360: Noter 43, Noter 50
DANS: S275, S275JR, S355JRH, S355J2H
Surface: Liaison par fusion Revêtement époxy, Époxyde de goudron de houille, 3SUR, Revêtement Vanish, Revêtement de bitume, Revêtement d'huile noire selon l'exigence du client
Test: Analyse des composants chimiques, Propriétés mécaniques (Résistance à la traction ultime, Limite d'élasticité, Élongation), Propriétés techniques (Test d'aplatissement, Essai de pliage, Essai de coup, Essai d'impact), Inspection des dimensions extérieures, Test hydrostatique, Test aux rayons X.
Certificat d'essai de l'usine: EN 10204 / 3.1B
Épaisseur du mur
Tuyau d'empilage ASTM A252
QUALITÉ D'ACIER
ASTM A252 GR 1, GR 2, GR 3
COMPOSITION CHIMIQUE DE L'ACIER
L'acier doit être conforme aux exigences suivantes quant à la composition chimique:
Phosphore, maximum (%) : 0.050
PROPRIÉTÉS MÉCANIQUES
|
QUALITÉ D'ACIER |
Limite d'élasticité, min. psi (MPa) |
Résistance à la traction, min. psi (MPa) |
Allongement en 2 dans., min. % |
|
NOTER 1 |
30,000 (205) |
50,000 (345) |
30% |
|
NOTER 2 |
35,000 (240) |
60,000 (415) |
25% |
|
NOTER 3 |
45,000 (310) |
66,000 (455) |
20% |
ESSAI REQUIS
Analyse chimique, Essai mécanique, Inspection visuelle , Essai de tension, Vérification des dimensions
EN10219 Structure Tuyau
QUALITÉ D'ACIER
EN10219 S235, S275, S355,etc
COMPOSITION CHIMIQUE DE L'ACIER
|
QUALITÉ D'ACIER |
% en masse, Maximum |
|||||
|
C |
Et |
Mn |
P |
S |
N |
|
|
S235JRH |
0.17 |
– |
1.40 |
0.040 |
0.040 |
0.009 |
|
S275JOH |
0.20 |
– |
1.50 |
0.035 |
0.035 |
0.009 |
|
S275J2H |
0.20 |
– |
1.50 |
0.030 |
0.030 |
– |
|
S355JOH |
0.22 |
0.55 |
1.60 |
0.035 |
0.035 |
0.009 |
|
S355J2H |
0.22 |
0.55 |
1.60 |
0.030 |
0.030 |
– |
|
S355K2H |
0.22 |
0.55 |
1.60 |
0.030 |
0.030 |
– |
PROPRIÉTÉS MÉCANIQUES
|
QUALITÉ D'ACIER |
Limite d'élasticité, min. psi (MPa) |
Résistance à la traction, min. psi (MPa) |
Allongement en 2 dans., min. % |
Énergie d'impact minimale KV J |
||
|
à la température d'essai de |
||||||
|
-20 |
0 |
20 |
||||
|
S235JRH |
235 |
360 |
24% |
– |
– |
27 |
|
S275JOH |
275 |
430 |
20% |
– |
27 |
– |
|
S275J2H |
355 |
510 |
20% |
27 |
– |
– |
|
S355JOH |
355 |
510 |
20% |
– |
27 |
– |
|
S355J2H |
355 |
510 |
20% |
27 |
– |
– |
|
S355K2H |
355 |
510 |
20% |
40 |
– |
– |
ESSAI REQUIS
Analyse chimique, Essai mécanique, Inspection visuelle , Essai de traction, Vérification des dimensions, END ,Essai d'impact
